适用范围

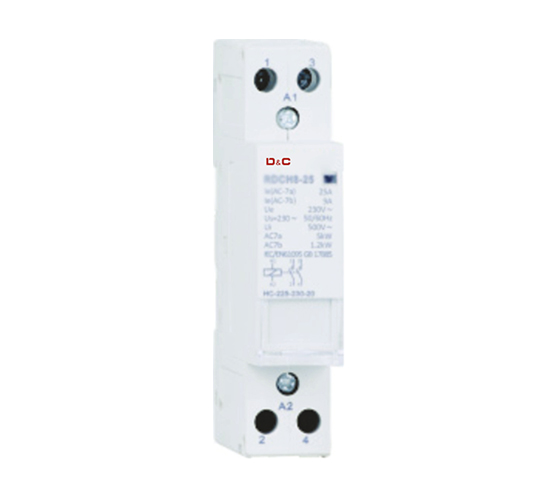

DCH8系列交流接触器（以下简称接触器），主要用于交流50Hz或60Hz，额定工作电压至400V，额定工作电流至63A的电路中，控制家用电器和类似用途的低感微感负载；也可用来控制家用电动机负载，此时控制功率应相应降低。接触器也可用于家庭、别墅、公寓、宾馆等场所实现自动化功能;适用于大规模生产的家用电器产品中。
接触器符合GB17885、IEC61095标准。
型号及其含义
正常工作条件和安装条件
 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。
|
|
海拔∶不超过2000m。
|
|
大气条件∶高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如在+20℃时对湿度可分为90%，对由于温度变化偶尔产生的凝露应采取措施。
|
|
污染等级∶2级。
|
|
安装类别∶Ⅱ类。
|
|
安装条件∶ 安装面与垂直面倾斜度不大于±5°。
|
|
安装方式∶采用35mm标准安装轨安装。
|
| 防护等级∶IP20。 |
主要技术数据
|
按极数分类∶接触器分为1P、2P、3P和4P；
|
|

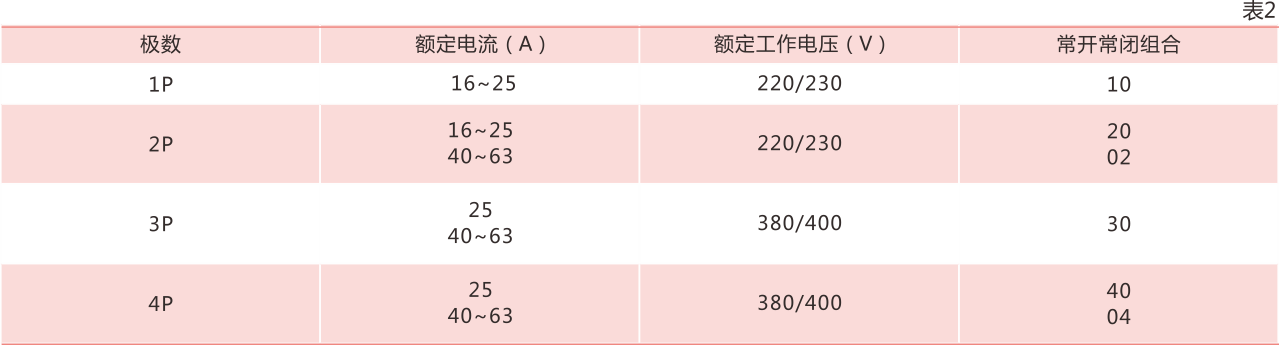

极数参数见表1、表2
|
|
动作特性：在周围空气温度为-5℃~+40℃范围内，对接触器吸引线圈施以额定控制电源Us，使其发热至稳定状态时，接触器在额定控制电源电压Us的85%和110%之间的任何值均应可靠吸合；在额定控制电源电压Us的75%和20%（2P）、10%（4P）之间应释放和完全断开。
|
|
机械寿命∶接触器的机械寿命不小于100万次；
|
|
电寿命∶接触器的电寿命不小于10万次；
|
|
接触器接线图见图1~图5
|
订购须知
| 订货时必须指出∶ |
|
接触器完整的名称型号。
|
|
线圈的额定控制电源电压及频率。
|
|
额定电流。
|
|
订货数量。
|
| 订货示例∶ DCH8-25家用接触器额定电流 16A 线圈电压220/230V 50Hz 100台。 |
| 订购时书写∶ DCH8-25 16A 220V/230V 50Hz 100台。 |
