适用范围

LMZJ1-0.66系列电流互感器主要用于户内，供额定频率50Hz。额定电压0.66kV及以下的交流线路中作电流、电能测量或继电保护用。产品为浇注式电流互感器，其安装方法采用母排固定安装方法。

符合标准∶GB1208-2006；认证证书：CMC浙制O3820196。

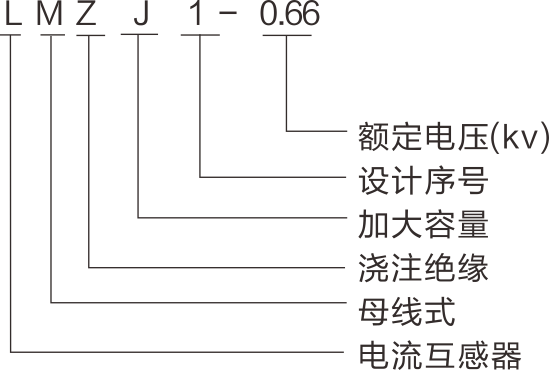

型号及其含义

0.5、0.5S；0.2、0.2S的含义

带S的为特别电流互感器，要求在1%-120%负荷范围内达到额定精度。不带S的要求在0.02In~Imax范围内检测误差。带S的要求在0.01In~Imax范围内检测误差，带S的互感器能保证在量程范围内每一点的相对误差都在0.5或0.2级上，而不带S的互感器的相对误差则没有这一要求，因此推荐大负荷高精度计量的客户应使用S级互感器。

正常工作条件和安装条件

环境温度：-5℃-+40℃，日平均不超过+35℃。

海拔：不超过1000m。

大气条件∶高温度为+40℃时，空气相对湿度不超过50%，在较低的温度下，允许相对湿度不超过80%。对由于温度变化偶尔产生在产品上的凝露应采取特别的措施。

大气中无严重污秽，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。

安装地点无剧烈振动及颠簸。

安装地点不受阳光直接辐射，无雨雪侵蚀及严重霉菌存在。

结构特征

LMZJ1-0.66型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；中间窗口供母线穿绕使用；

本型互感器外部为不饱和树脂绝缘浇注而成。

订货须知

用户在订货时，需提供以下信息：

产品型号及安装母排宽度：

电流比；

额定输出及相应准确级;

例如：订货LMZJ1-0.66，母线宽度为50mm、电流比600/5A、额定输出5VA、准确级0.5级的互感器。

订货代号为∶LMZJ1-0.66 50型 600/5A 5VA 0.5级：

如有特别要求时，可与厂家协商定制。
