适用范围
LZZJ-10系列电流互感器适用于额定频率50Hz，额定电压10kV电力系统中作电流、电能测量及继电保护之用。（户内装置）
符合标准：GB1208。

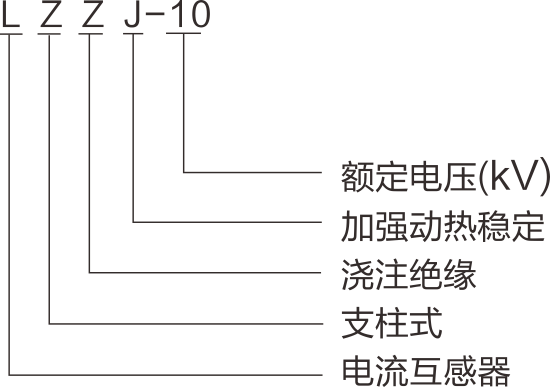

型号及其含义
正常工作条件和安装条件
 环境温度：-5℃~+40℃，日平均不超过+35℃。
|
|
海拔：不超过1000m。
|
|
大气条件：高温度为+40℃时，空气相对湿度不超过50%，在较低的温度下，允许相对湿度不超过80%。对由于温度变化偶尔产生在产品上的凝露应采取特别的措施。
|
|
大气中无严重污秽，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。
|
|
安装地点无剧烈振动及颠簸。
|
|
安装地点不受阳光直接辐射，无雨雪侵蚀及严重霉菌存在。
|

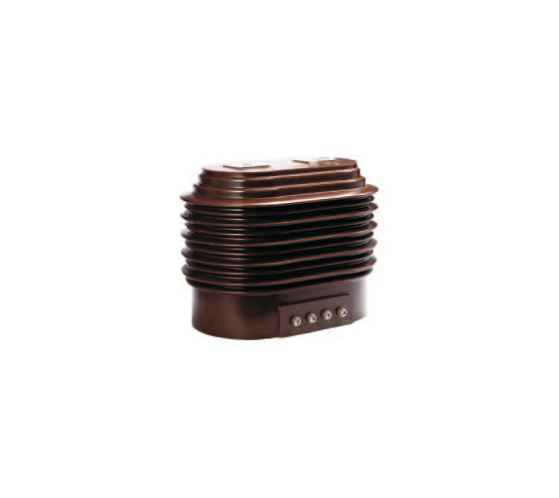

结构特征
本型互感器为支柱式浇注绝缘（全浇注结构）下部底座有安装孔供圃定安装用。本产品爬电距离较大适宜于装在VGN-10型固定式开关柜中。
主要技术参数
|
额定绝缘水平：12/42/75 kV。
|
|
额定频率∶50Hz。
|
|
额定一次电流：5-1000A。
|
|
额定二次电流：5A。
|
|
基本级次组合：0.5/10P，0.2S/10P。
|
|
仪表保安系数：Fs≤10；
|
|
准确级次及相应的额定输出：短时热电流见表。
|
|
保护级准确限值系数：10P10。
|
订货须知
| 用户在订货时，需提供以下信息： |
|
产品型号；
|
|
额定电流比；
|
|
额定负荷及相应准确级；
|
|
如有特别要求时，可与厂家协商定制。
|
