适用范围

该型剩余电流互感器用于中性点绝缘系统单相接地保护。本系列互感器配用DD11/60型继电器 。系统正常运行时，三相电流的相量和等于零，互感器二次没有输出；当某一线路发生单相接地故障时。剩余电流互感器的一次剩余电流增大，二次剩余电流随之增大而增大。 当达到继电器的小动作电流时保护装置动作。

符合标准：GB1208。

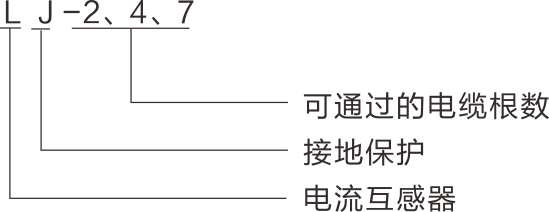

型号及其含义

正常工作条件和安装条件

环境温度：-5℃~+40℃，日平均不超过+35℃。

海拔：不超过1000m（户内式）。

大气条件：空气相对湿度不超过85%（20℃）。

本产品通过直接振动试验，能承受相当于里氏9级裂度的地震和水平方向加速度为0.4g的正弦波耐振试验。

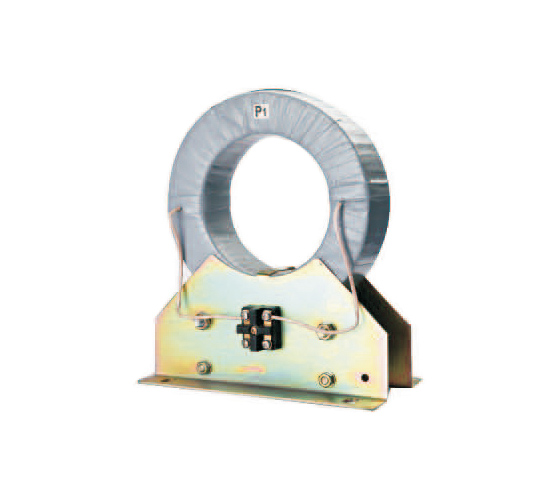

结构特征

本型互感器圆环（母线）型干式绝缘；二次绕组缠绕在经退火处理的环形铁心上；两块夹紧铁心的夹件支撑互感器；夹件上装有接线座及安装孔，供固定安装之用。穿过线圈窗口的三根电缆即为互感器的一 次绕组。二次绕组从夹件的接线座上引出。

订货须知

用户在订货时，需提供以下信息：

产品型号；

电压等级；

继电器型号；

整定电流保护灵敏度即小一次电流；

如有特别要求时，可与厂家协商定制。
