适用范围

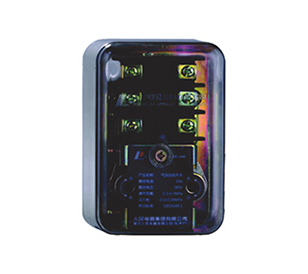

TBBX低压无功就地补偿装置适用于交流50Hz（60 Hz），额定电压1000V及以下交流电力系统中，安装在感性负载旁支与感性负载就地并联，同步运行，直接作无功补偿，从而提高电网的功率因素，降低线损，改善末端负载的供电电压，促使电动机经济运行。

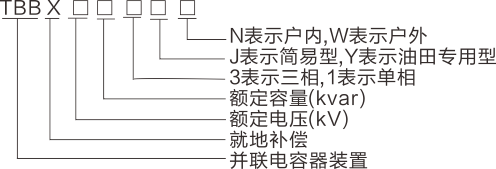

型号及其含义
正常工作条件和安装条件
 温度范围∶-25℃~+50℃。
|
|
海拔高度∶ ≤2000m。
|
|
湿度范围∶+40℃时，≤50%+20℃时，≤90%。
|
|
安装场所无有害气体和蒸气，无导电性或爆炸性尘埃，无剧烈震动。
|
主要技术指标
| 额定电压∶0.40~0.75kV |
| 额定容量∶1~120kvar |
| 额定频率∶ 50Hz或60Hz |
| 电容偏差∶-3%+5% |
| 允许过电压∶ 1.1 Un |
| 允许过电流∶ 1.3In |
| 防护等级∶ IP20 |
| 符合标准∶ JB/T 7115-1993，IEC 60831 |
产品规格型号的选用

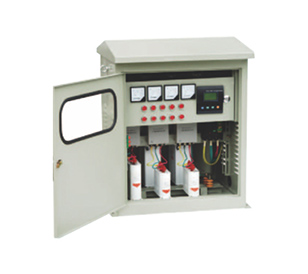

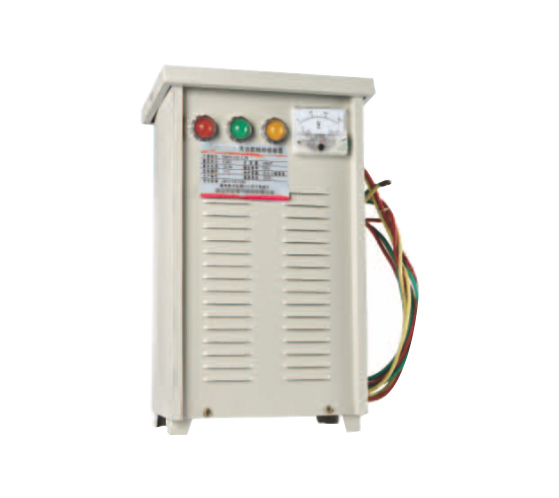

| 简易型∶补偿容量为3~100kvar，优点是结构简单、投资省，安装维护方便。 |
| 时间投切型∶可以按照所设定的时间投切，选用该产品必须了解负荷随时间变化的规律以便设定投切时间，避免过补偿。 |
| 自动投切型∶它加装了专用无功功率自动补偿控制器，每组容量不大于20kvar，按负荷功率的变化分组自动投切电容器，补偿后功率因数均可达到0.95以上。 |
| 常用J1 2、J02、J03、P系列电机就地补偿容量参数如下表∶ |
| 功率(kW) | 补偿容量(kvar) | ||||
| 二极 | 四极 | 六极 | 八极 | 十极 | |
| 5.5 | 3 | 3 | |||
| 7.5 | 3 | 3 | 4 | 5 | |
| 10 | 4 | 4 | 6 | 6 | |
| 13 | 4 | 4 | 6 | 8 | |
| 17 | 5 | 5 | 6 | 10 | 12 |
| 22 | 5 | 5 | 8 | 14 | 18 |
| 30 | 6 | 6 | 10 | 15 | 18 |
| 40 | 12 | 12 | 15 | 15 | 20 |
| 55 | 15 | 15 | 18 | 20 | 25 |
| 75 | 20 | 20 | 25 | 28 | 30 |
| 100 | 25 | 25 | 28 | 28 | 30 |
| 125 | 30 | 30 | 30 | 36 | 40 |
| 132 | 32 | 32 | 32 | ||
| 160 | 40 | 40 | |||
| 200 | 45 | 45 | |||
