适用范围
DZ47-125高分断小型断路器（以下简称断路器）是一种具有过载和短路双重保护的限流型小型断路器。断路器适用于交流50Hz或60Hz、额定工作电压至400V、额定电流至125A电路中，作为线路的过载与短路保护之用，也可适用于不频繁地接通与分断电器装置和照明线路之用。
断路器符合IEC60898-1以及GB10963.1等相关标准的要求。
型号含义
正常工作条件和安装条件
 海拔高度不超过2000米；
|
|
周围空气温度不超过+40℃，不低于-5℃，且24小时内平均值不超过+35℃；
|
|
安装地点的相对湿度在温度为+40℃时不超过50%，在较低温度下允许有较高的相对湿度例如+20℃时达90℃，并考虑到因温度变化发生在产品表面上的凝露；应采取措施。
|
|
安装条件∶安装在无冲击振动及无雨雪侵袭的地方∶在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃；
|
|
污染等级：2；
|
|
安装类别：Ⅲ；
|
|
安装方式∶采用TH35-7.5安装轨安装，安装于配电箱、配电柜或盒中、安装时一般采用垂直安装，安装平面与垂直面的倾斜度不超过±5°，手柄向上为接通电源位置。
|
产品分类
|
按极数分有∶ 单极、二极、三极、四极；
|
|
额定电流分有∶10A、16A、20A、25A、32A、40A、50A、63A、80A、100A和125A;
|
基本特征及重要参数
|
断路器具有高限流能力，从而大限度地限制了短路造成的破坏性能量，其限流特性见图1。
|
|
断路器主要参数
|

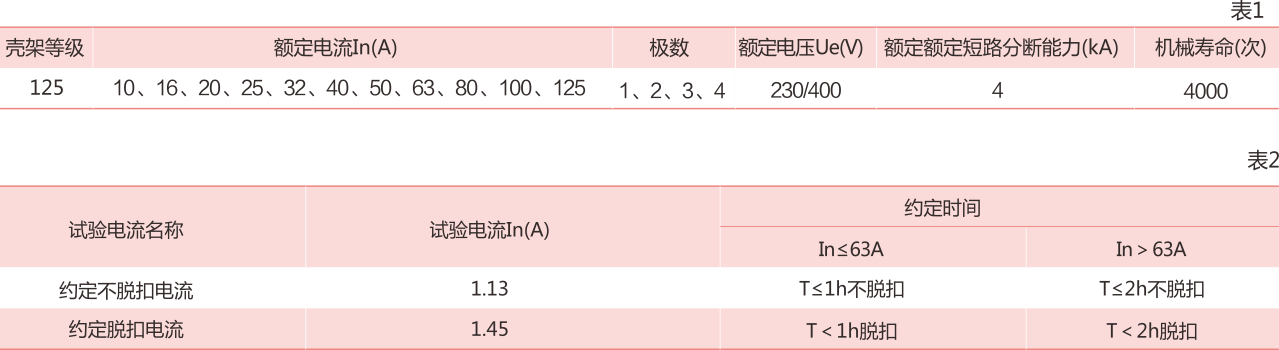

| 断路器的主要参数见表1、过电流保护特性见表2。 |
|
断路器主要参数
|
| 断路器的主要参数见表1、过电流保护特性见表2。 |
