适用范围

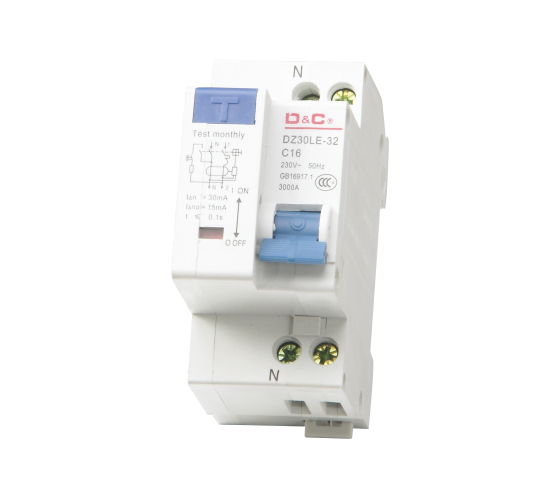

DZ30LE-32系列漏电断路器（以下简称断路器），适用于交流50Hz或60Hz、额定工作电220V、额定电流至32A电路中，额定短路分断能力不超过3000A的保护配电线路中，作为线路不频繁接通。分断和转换之用，具有过载、短路和漏电（触电）保护功能。
断路器符合GB16917.1标准。
型号含义
正常工作条件和安装条件
 海拔高度不超过2000米；
|
|
周围空气温度不超过+40℃，不低于-5℃，且24小时内平均值不超过+35℃；
|
|
安装地点的相对湿度在温度为+40℃时不超过50%在较低温度下允许有较高的相对湿度例如+20℃时达90℃，并考虑到因温度变化发生在产品表面上的凝露；
|
|
安装条件∶安装在无冲击振动及无雨雪侵袭的地方;在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃；
|
|
污染等级：2；
|
|
安装类别：Ⅲ。
|
基本特征及重要参数
|
断路器极数为：1P+N；
|
|
断路器的瞬时脱扣型式为：C型；
|
|
断路器的额定电流为：6A、10A、16A、20A、25A和32A；
|
|
断路器的额定剩余动作电流：30mA；
|
|
断路器的额定工作电压为：220V；
|
|
过电流脱扣特性∶断路器在正常安装条件和基准环境下（30-35）℃下，过电流脱扣特性符合表1的规定。
|
