适用范围
JZ7系列中间继电器主要用于交流50Hz（或60Hz）、额定工作电压至380V或直流额定电压至220V的控制电路中，用来控制各种电磁线圈，以使信号扩大或将信号同时传给有关控制元件。
符合标准∶GB 14048.5、IEC 60947-5-1。
型号及其含义
正常工作条件及安装条件
 周围空气温度为∶-5℃~+40℃，24小时内其平均值不超过+35℃。
|
|
海拔高度∶不超过2000m。
|
|
大气条件∶高温度为+40℃时， 空气相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度。例如+20℃时达90%，对由于温度变化偶尔发生的凝露应采取特别的措施。
|
|
污染等级∶3级。
|
|
安装类别∶Ⅲ类。
|
|
安装条件∶安装面与垂直面倾斜度不大于±5°。
|
|
冲击振动;产品应安装和使用在无显著摇动、冲击和振动的地方。
|
结构特点

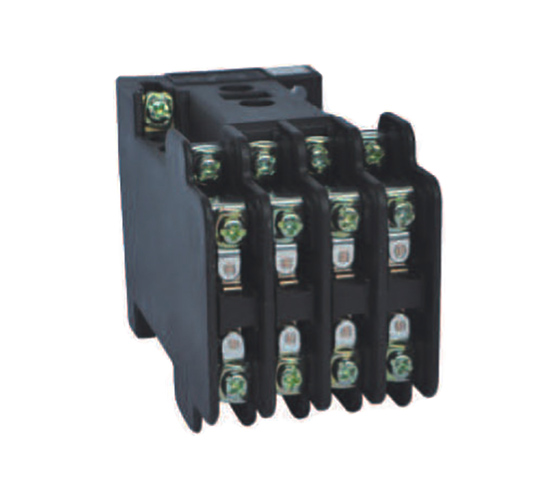

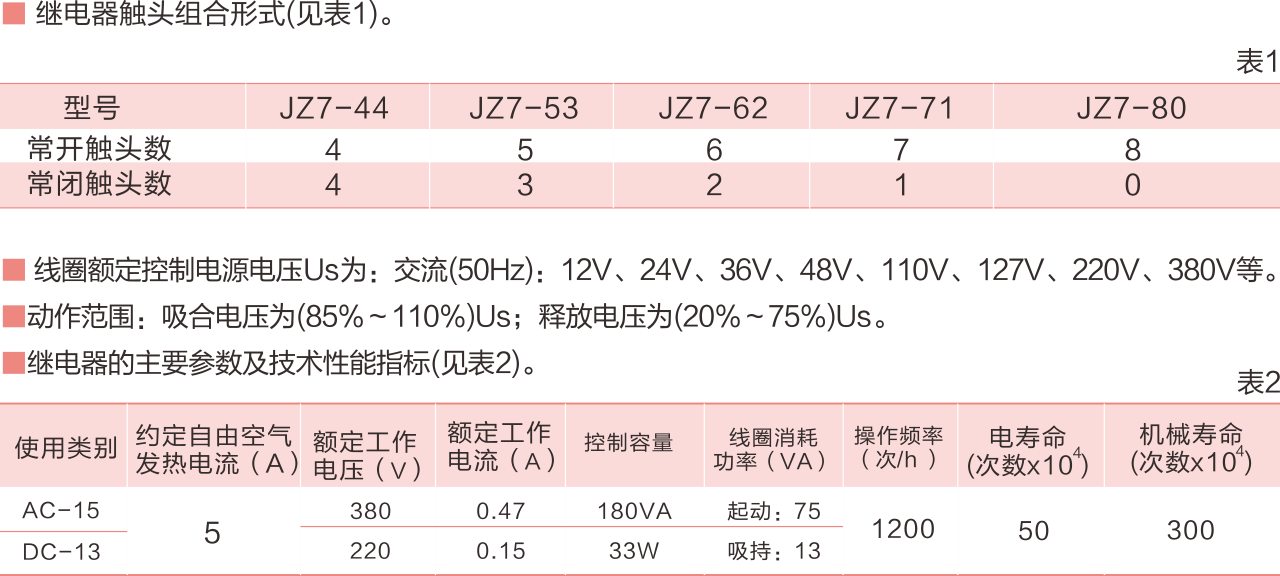

本继电器由电磁系统和触头系统组成，电磁系统在尼龙基座内，触头系统为桥式双断点，共8对触头，分上、下两层布置，共有5种组合（见表1）。
订货须知
|
订货时须指出∶
|
 继电器完整的名称、型号。
|
|
线圈的额定工作电压和频率。
|
|
订货台数。
|
|
订货示例∶JZ7-44中间继电器线圈电压220V50Hz10台。
|
