适用范围
JS7-A系列空气式时间继电器（以下简称继电器），用于交流50Hz电压至380V的自动控制电路中，可按预定的时间接通和分断电路，用于自动或半自动控制系统中起时间控制作用。
继电器符合标准∶GB14048.5。

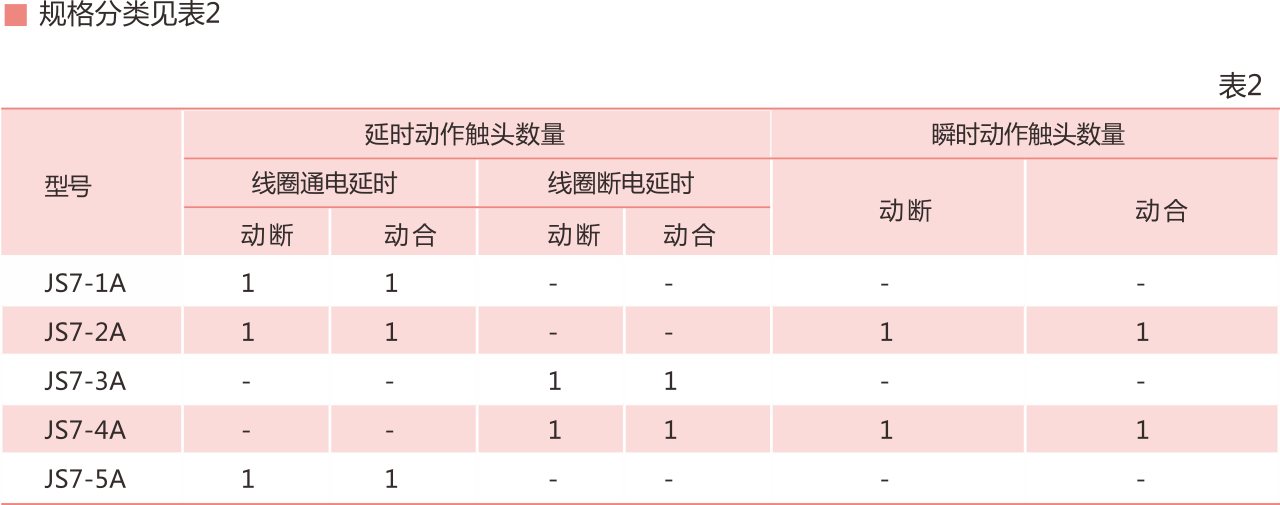

型号及其含义
主要技术数据

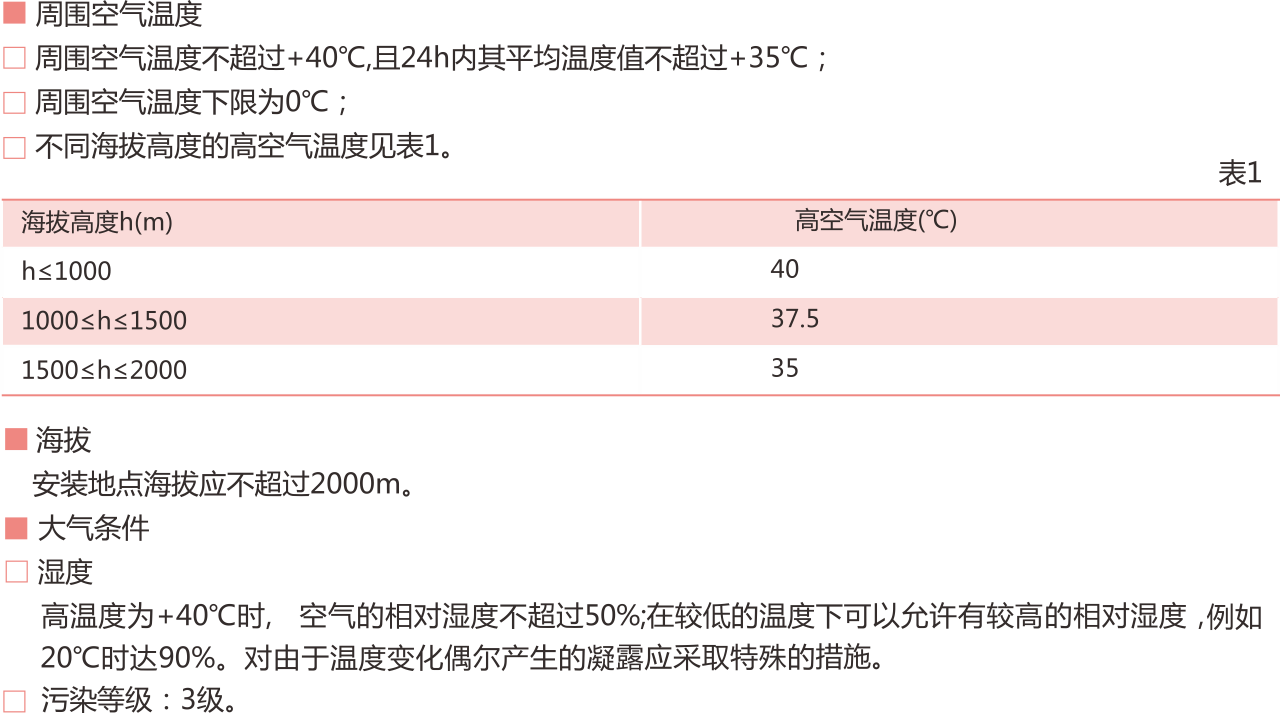

| 使用条件和额定参数 |
 安装类别Ⅱ。
|
|
使用类别
|
 AC-15；
|
|
DC-13。
|
|
额定工作电压
|
| 线圈的额定控制电压有AC∶24V、36V、110V、127V、220V、380V;线圈的额定工作电压的85%~110%范围内应能可靠吸合，在额定工作电压的20%~75%范围内应能可靠释放。 |
|
额定频率∶ 50Hz。
|
|
适用工作制
|
|
长期工作
|
|
发热电流为3A的断续周期工作制。
|
|
额定消耗功率不大于3VA。
|
|
输出触头∶2组转换。
|
|
输出触点参数（见表3）
|
主要技术数据
用户在订货时应注明数显时间继电器型号、规格、额定电压和数量。
例∶JS7-2A/380V 60s数量5台。
