适用范围

CJ40系列交流接触器（以下简称接触器）主要用于交流50Hz或60Hz、额定电压至660V、电流至100A的电力系统中接通与分断电路，并可与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。

符合标准∶GB 14048.4、IEC60947-4-1及GB21518。

型号及其含义

正常工作条件和安装条件

周围空气温度为∶-5℃~+40℃，24小时内其平均值不超过+35℃。

海拔高度∶不超过2000m。

大气条件∶高温度+40℃时， 空气的相对湿度不超过50%；较低温度下可以允许有较高的相对湿度。例如+20℃时达90%，对于温度变化偶尔产生的凝露应采取特的措施。

污染等级∶3级。

安装类别∶Ⅲ类。

安装条件∶安装面与垂直面倾斜度不大于±5°。

冲击振动∶产品应安装和使用在无显著摇动、冲击和振动的地方。

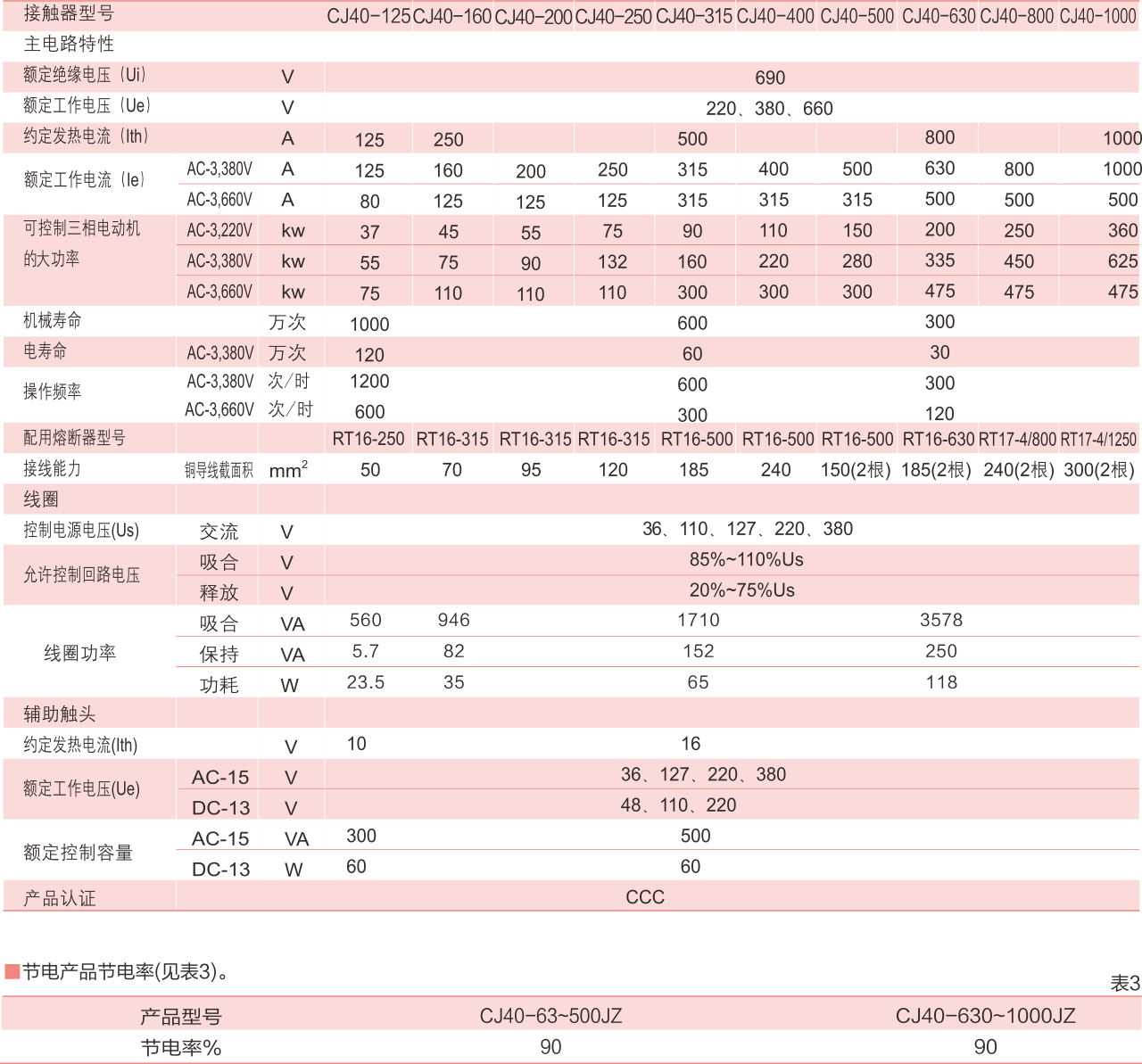

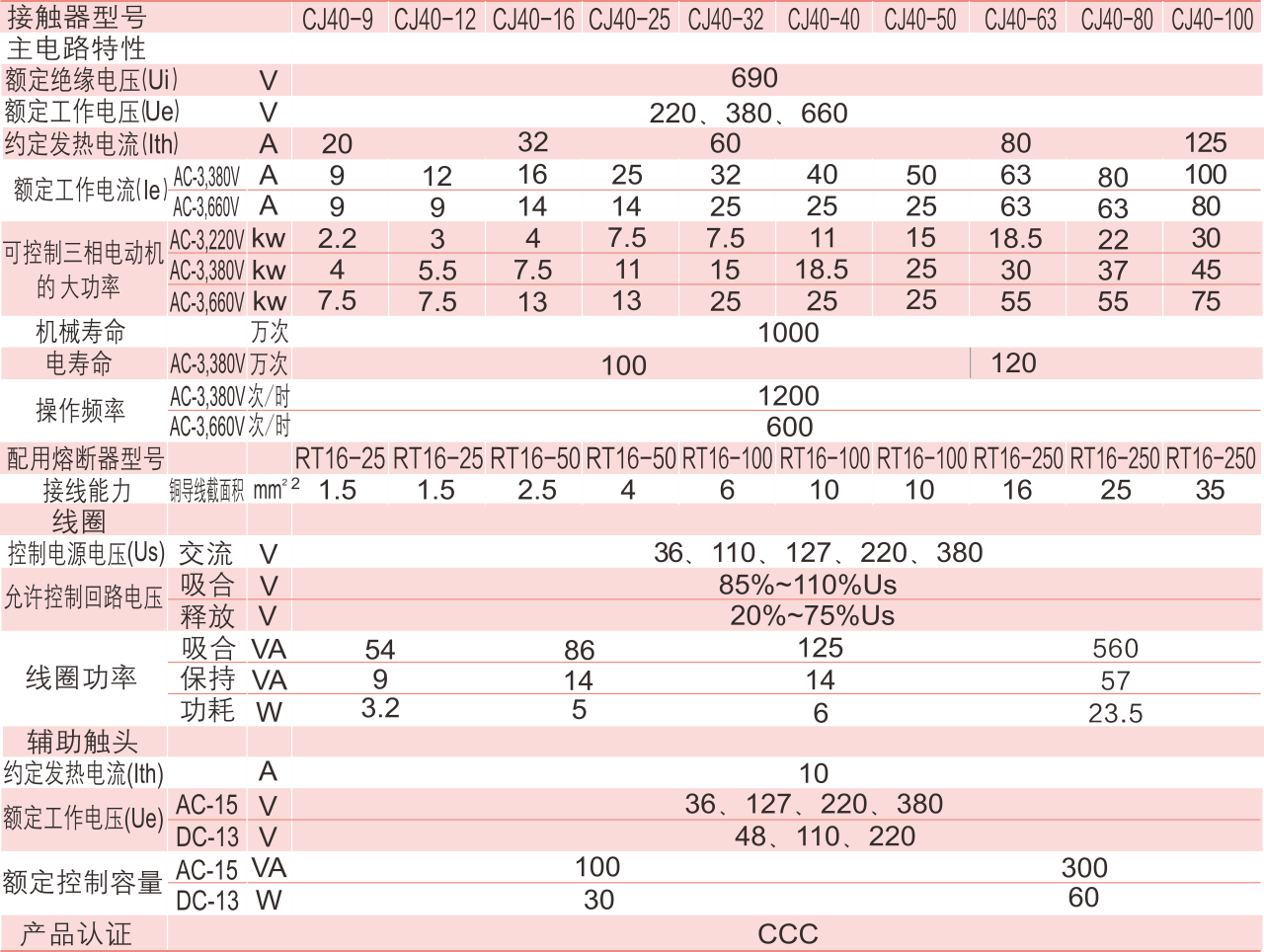

主要参数及技术性能

动作条件∶吸合电压∶（85%-10%）Us；释放电压∶交流型的为（20%~75%）Us，直流型的为（10%~75%）Us。

线圈额定控制电源电压Us为∶交流50Hz，36V、127V、220V、380V；节电型产品∶JZ型48V、110V、220V，J型220V、380V。

机械寿命∶250A以下1000万次，315~500A为600万次，630-100A的为300万次。

结构特点

接触器为直动式结构，触头灭弧系统位于上部、电磁系统位于下部，触头为双断点、由银合金制成。63A及以上产品有四对或六对辅助触头，其组合（见表）。

CJ40-63A以上产品灭弧罩采用耐弧塑料和铁质栅片组成，一方面克服了陶土灭弧罩易碎的缺点，另一方面具有分断能力高、可靠性高的优点。

订购须知

订购接触器时，需指明下述各点∶

接触器完整的名称、型号。

线圈的额定工作电压和频率或规格代号。

辅助触头组合情况，如不指明，125A及以下规格均提供两常开两常闭，250A以上规格均提供四常开两常闭。

订货数量。

订货示例∶CJ40-63交流接触器线圈电压380V 50Hz 10台。
