适用范围

CKJ5系列真空交流接触器（以下简称接触器），主要用于交流50Hz，额定工作电压至1140V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器或电子保护器等有关保护装置组成真空电磁起动器，特别适用于组成隔爆型真空电磁起动器。

本接触器符合 GBI4048.4、IEC60947-4-1及JB/T 7122标准，主要性能指标达到世界水平。

型号及其含义

正常工作条件和安装条件

周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。

海拔高度：安装地点海拔不超过2000m。

大气条件：高温度+40℃时，空气的相对湿度不超过50%；较低温度下可以允许有较高的相对湿度。例如+20℃时达90%，对于温度变化偶尔产生的凝露应采取特别的措施。

污染等级：3级。

安装类别：Ⅲ类。

水平和垂直方向安装，安装面与水平面或垂直面的倾斜度不大于±15°。

冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

主要参数及技术性能

主要规格：

按电流等级分为∶125、160、250、400、630；

按接触器线圈额定控制电源电压Us分为∶交流50Hz∶36V、110V、220V、380V。

技术参数：

接触器的额定工作电压（Ue）和额定绝缘电压（Ui）为1140V；

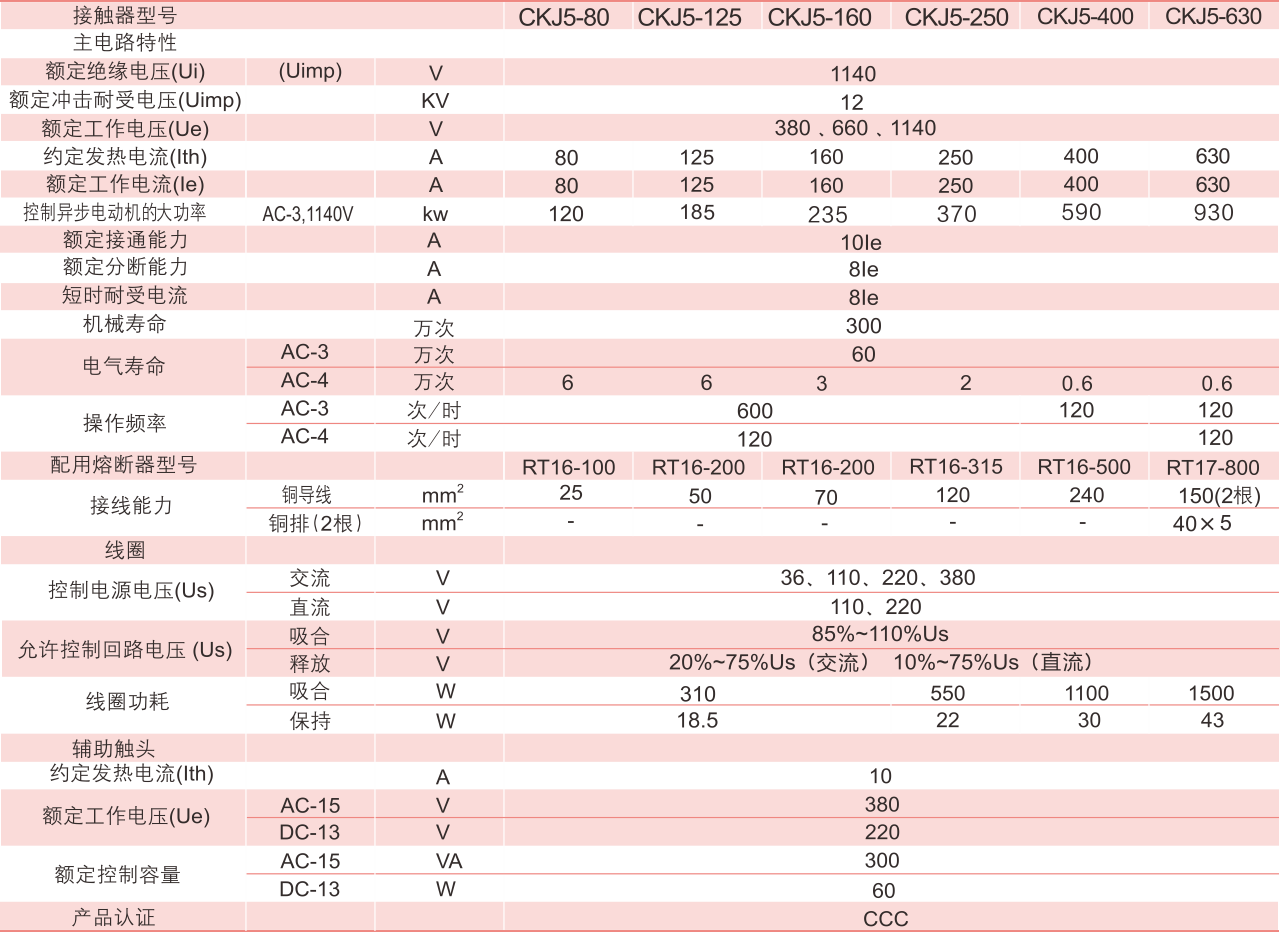

接触器的主要参数及技术性能指标见表。

注∶产品占用一对常闭辅助触头。CKJ5-125~160可另加一组两常开两常闭的辅助触头，需特别定做并注明。

动作范围∶吸合电压为85Us~110Us；释放电压为20Us~75Us。当用于煤矿井下时（需特别订货）吸合电压为75Us~110Us；释放电压为10Us~70Us。

结构特点

CKJ5-125~400接触器由磁系统、接触系统、和辅助触头组成。接触器为立体结构布置，上部为接触系统，下部为电磁系统。磁系统由线圈、铁心和整流装置组成，装在用铸铝合金制成或用DMC制成的底座内。CKJ5-630接触器为平面结构布置，左部为接触系统，右部为电磁系统。接触系统由动、静触头和真空灭弧室组成，装在用绝缘材料制成的基座内。真空灭弧室采用新型触头材料一次封排，电磁系统采用直流双线圈、双绕组的节能方案。产品结构紧凑，外观新颍，为国内外同类产品中体积较小者，便于组装防爆电磁起动器及开关柜。

订购须知
